S7-200SMART 网络通信信号板

S7-200SMART 网络通信信号板

S7-200 SMART CPU 模块本体集成1 个以太网接口和 1 个RS485 接口,通过扩展 CM01 信号板或者 EM DP01 模块,其通信端口数量最多可增至 4 个,可满足小型自动化设备与触摸屏、变频器及其它第三方设备进行通信的需求。

S7-200 SMART CPU系列:进入商城购买>>>

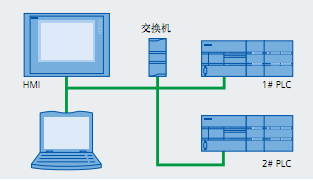

以太网通信

所有CPU模块配备以太网接口,支持西门子S7 协议、有效支持多种终端连接 :
• 可作为程序下载端口(使用普通网线即可)
• 与SMART LINE触摸屏进行通信,最多支持8 台设备
• 通过交换机与多台以太网设备进行通信,实现数据的快速交互,包含 8 个主动 GET/PUT 连接、8 个被动 GET/PUT 连接

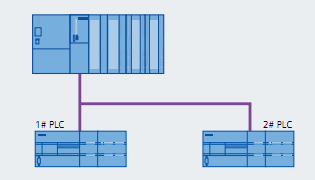

PROFIBUS 通信

使用 EM DP01 扩展模块可以将S7-200 SMART CPU 做为 PROFIBUS-DP 从站连接到PROFIBUS 通信网络。通过模块上的旋转开关可以设置PROFIBUS-DP 从站地址。该模块支持 9600 波特到 12M 波特之间的任一 PROFIBUS 波特率,  最大允许 244 输入字节和 244 输出字节。

支持下列协议 :
• MPI从站
• PROFIBUS-DP从站

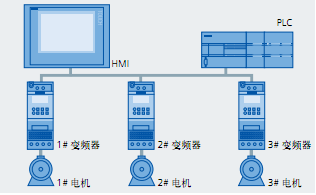

串口通信

S7-200 SMART CPU 模块均集成 1 个 RS485 接口,可以与变频器、触摸屏等第三方设备通信。如果需要额外的串口,可通过扩展 CM01 信号板来实现,信号板支持RS232/RS485 自由转换。

串口支持下列协议 :
• Modbus RTU
• USS
• 自由口通信

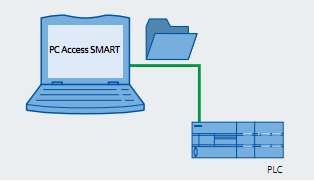

与上位机的通信

通过 PC Access SMART,操作人员可以轻松通过上位机读取 S7-200 SMART 的数据,从而实现设备监控或者进行数据存档管理。

(PC Access SMART 是为 S7-200 SMART 与上位机进行数据交互而定制开发的OPC 服务器协议 )

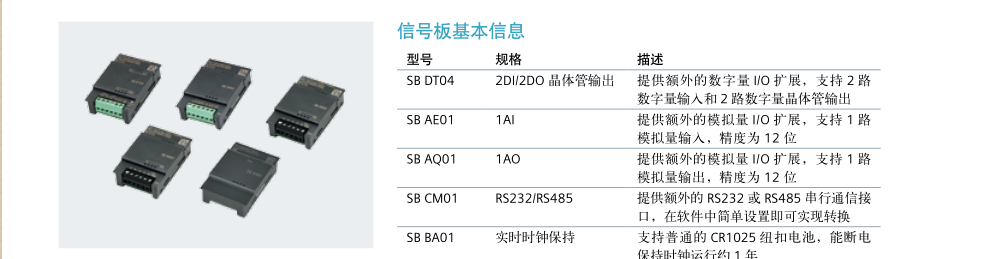

信号板 SB订货号:
SB CM01 通信信号板,RS485/RS232,6ES7 288-5CM01-0AA0
SB DT04 数字量扩展信号板,2 x 24 V DC 输入/2 x 24 V DC 输出,6ES7 288-5DT04-0AA0
SB AE01 模拟量扩展信号板,1×12位模拟量输入,6ES7 288-5AE01-0AA0
SB AQ01 模拟量扩展信号板,1 x 12 位模拟量输出,6ES7 288-5AQ01-0AA0
SB BA01 电池信号板,支持 CR1025 纽扣电池(电池单独购买),6ES7 288-5BA01-0AA0
