该系统为水泵自动控制系统。其控制由可编程控制器（PLC）、人机界面（触摸屏）、软启动器、断路器、接触器、中间继电器、熔断器、旋钮、按钮、指示灯、开关电源、智能电量仪表、压力变送器、电动阀等构成。

系统具有手动/自动运行方式。手动时，操作员在软启动柜上直接启动停止对应水泵。自动时，水泵按预先设置的参数自动打开排气电动阀、回水电动阀，延时启动水泵，排气、回水完成后自动关闭排气电动阀、回水电动阀。水泵自动运行。

智能电量仪表随时监测各个水泵的电压、电流、有功功率、总用电量。并动态显示在触摸屏画面上。

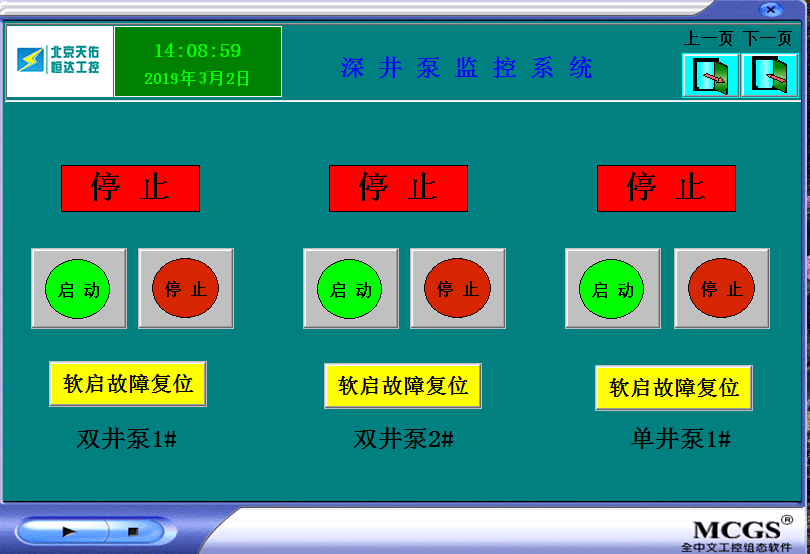

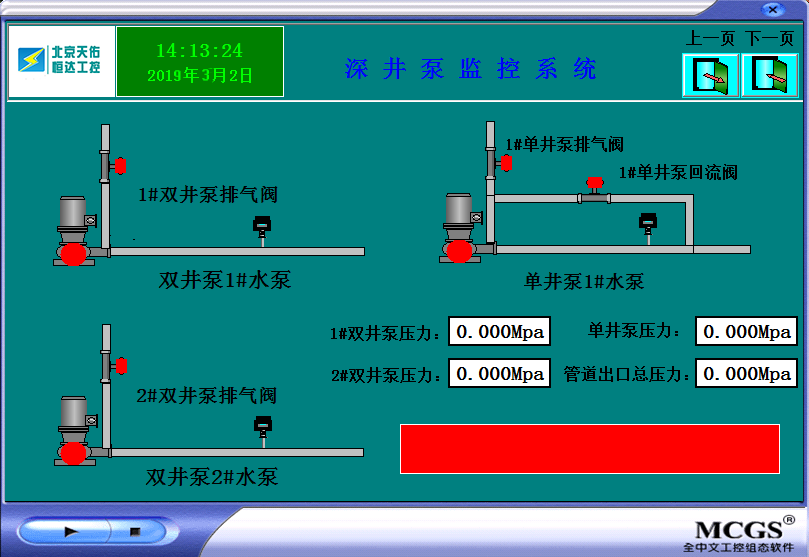

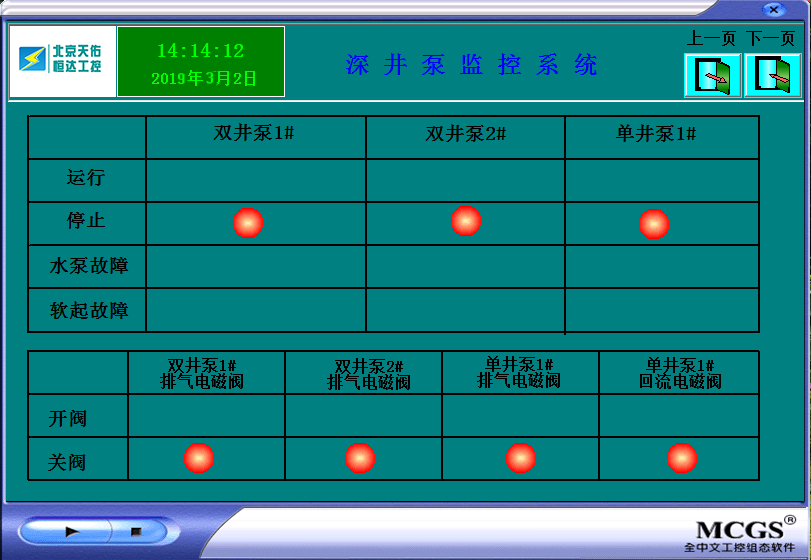

触摸屏共有5幅画面，分别显示流程图、状态及操作、故障等相关信息。详见可咨询。
