换热站一般由循环水泵组成的循环水系统、补水泵组成的补水系统、由调节阀组成的温度调节系统构成。由变送器输出的压力、温度、流量等参数，通过PLC控制器对这些参数进行实时采集和处理。

系统组成：

    本系统自动控制部分由PLC控制器、触摸屏、电动调节阀、变频器、压力、温度、流量变送器，串行通讯转换模块、GPRS模块等部件构成。系统首先通过变送器对现场信息进行采集并传送给PLC，PLC再根据上位机对给定信号和反馈信号进行比较运算，运算结果作为控制信号发送到前端I/O 模块，由I/O 模块转换成模拟量去控制电动调节阀、变频器、补水泵动作。根据二次供回压差自动控制变频器，从而控制循环泵的转速。根据二次回水压力变送器控制补水泵启停。同时，将数据送到触摸屏进行显示控制。也可通过GPRS网络，将数据传输到监控中心的服务器上，由服务器上的供热管理平台对数据进行定时采集、记录，并可在控制中心的大屏幕上直观地显示出来。其运行参数可由本地触摸屏或监控中心设置

设计思想：

      集中供热换热站控制系统是—个多层次的复杂控制系统。该控制系统集换热站的自动控制系统、各个换热站与监控中心之间的通讯系统、监控中心的监控管理系统于一身的全自动的控制方案。换热站由动力配电柜、PLC控制器、各种传感器、执行器等设备构成，配电柜完成循环泵系统和补水系统的控制功能，具有手动和自动运行模式，换热站的运行程序独立存在于其控制系统PLC内，它能够脱离上位机监控管理软件而单独运行，其运行参数可以通过监控中心的上位机监控管理系统来观察并实施调整。各个换热站独立工作的同时，利用无线通讯系统将运行状态数据传给监控中心的管理系统，同时接受监控中心进行的运行参数调整。监控中心通过GPRS无线通讯模块与换热站PLC进行通讯，完成换热站运行与管理系统数据之间的数据交换，既可以监视各换热站的运行情况，也可以调整换热站的运行状态。

上位机组态画面界面

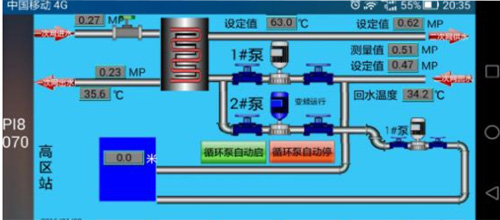

     手机远程组态界面

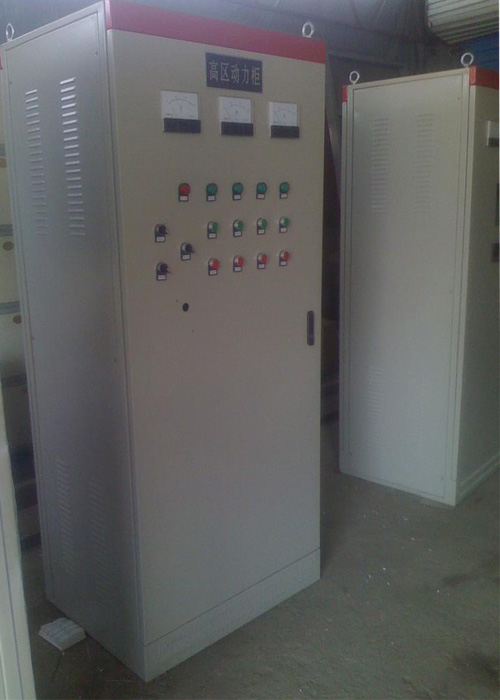

   现场PLC配电柜
